اصول عملکرد سنسور التراسونیک
ما با صدا احاطه شده ایم. تأخیر زمانی بین ارسال و شنیدن صوت معمولاً تحت عنوان اکو شناخته می شود. اندازه گیری سطح به روش اولتراسونیک نیز از این اثر استفاده میکند. اندازه گیری مداوم سطح توسط سنسور التراسونیک غیر تماسی بر اساس اصل زمان پرواز یا ToF (Time of Flight) است. تجهیزاتی که از تکنولوژی ToF استفاده می کنند به طور مداوم سطح را در مخازن و سیلوها اندازه گیری می کنند. بیایید نگاهی دقیقتر به نحوه کار این روش اندازه گیری داشته باشیم.
[/vc_column_text][vc_column_text woodmart_inline=”no” text_larger=”no”]یک کریستال پیزوالکتریک در داخل ترانسدیوسر، سیگنال الکتریکی را به پالس اولتراسونیک تبدیل میکند. پالس های التراسونیک ساطع میشوند و در برخورد با سطح سیال، منعکس شده و دوباره توسط سنسور دریافت میشوند. فاصله بین سنسور التراسونیک و سطح سیال را می توان با اندازه گیری این زمان پرواز محاسبه کرد.
امواج التراسونیک، امواج مکانیکی هستند. پالس های التراسونیک به صورت پیزوالکتریکی تولید میشوند و با تغییر چگالی بین هوا و سیال، از سطح سیال منعکس میشوند. مدت زمانی که توسط ترانسمیتر بین ارسال و دریافت سیگنال، اندازه گیری و تحلیل میشود ، رابطه مستقیمی با فاصله بین سطح سنسور و سطح سیال دارد.
ریزپردازنده روی برد ترانسمیتر سطح اولتراسونیک با استفاده از فرمول زیر فاصله تا سطح سیال را محاسبه میکند:
فاصله = (سرعت صوت در هوا x تأخیر زمانی) / ۲
هنگامی که سنسور با یک مرجع – معمولاً پایین مخزن – برنامه ریزی میشود ، سطح مایعات توسط ریزپردازنده محاسبه میشود. معادله اساسی برای محاسبه سطح مخزن عبارت است از:
[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text woodmart_inline=”no” text_larger=”no”]سطح = ارتفاع مخزن – فاصله

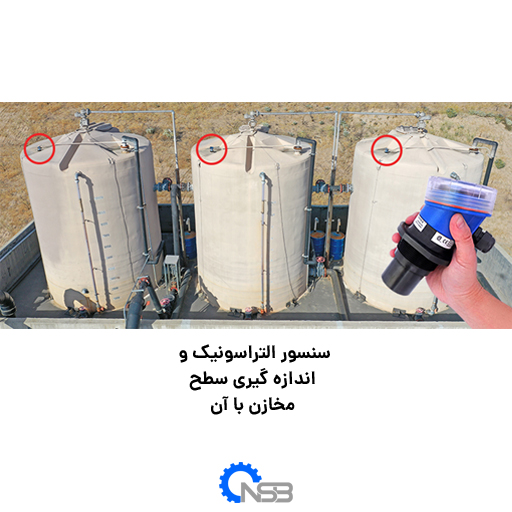

پردازش داخلی اکو در ترانسمیتر می تواند به دستگاه اجازه دهد تا سطح مایعات ، جامدات و دوغاب ها را حتی در مخازن باریک، دارای انسداد یا متلاطم را نیز تعیین کند. سنسور های سطح اولتراسونیک در بالای مخازن نصب شده و برای اپلیکیشن های استاندارد ساده ، هم برای مایعات و هم برای مواد جامد، ایده آل و مناسب هستند.
