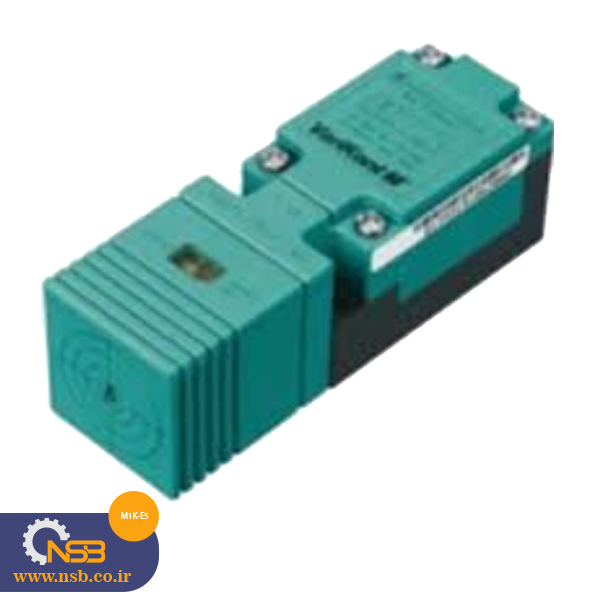

سنسور القایی پپرل اند فوکس NCN15-M1K-E5

مشخصات عمومی

  • عملکرد سوئیچینگ به طور معمول باز/بسته (NO/NC)
  • نوع خروجی PNP
  • فاصله عملیاتی نامی 15 میلی متر
  • نصب غیر فلاش
  • قطبیت خروجی DC
  • فاصله عملیاتی مطمئن 0 … 12.15 میلی متر
  • فاصله عملیاتی واقعی 13.5 … 16.5 میلی متر نوع. 15 میلی متر
  • ضریب کاهش rAl 0.38
  • ضریب کاهش rCu 0.36
  • ضریب کاهش r304 0.7
  • نوع خروجی 3 سیم

رتبه بندی های اسمی

  • ولتاژ کاری 10 … 60 ولت DC
  • فرکانس سوئیچینگ 0 … 500 هرتز
  • هیسترزیس 1 … 10 نوع. 4 درصد
  • حفاظت از قطب معکوس محافظت از قطب معکوس
  • ضربان حفاظت در برابر اتصال کوتاه
  • افت ولتاژ ≤ 3 ولت
  • افت ولتاژ در IL
  • افت ولتاژ IL = 200 میلی آمپر، عنصر کلید 1.4 … 2.6 ولت نوع. 2.3 V
  • جریان عملیاتی 0 … 200 میلی آمپر
  • جریان خارج از حالت 0 … 0.5 mA نوع. 0.1 µA در 25 درجه سانتیگراد
  • جریان تغذیه بدون بار ≤ 14 میلی آمپر
  • تاخیر زمانی قبل از در دسترس بودن ≤ 50 ms
  • LED سبز: نشانگر ولتاژ کاری،
  • زرد LED زرد: نشانگر وضعیت سوئیچینگ

دسته: برچسب:

پارامترهای مربوط به ایمنی عملکردی

  • MTTFd 1000 a
  • زمان ماموریت (TM) 20 a
  • پوشش تشخیصی (DC) 0 %

رعایت استانداردها و دستورالعمل ها

  • انطباق استاندارد: استانداردهای EN 60947-5-2:2007
  • IEC 60947-5-2:2007

تاییدیه ها و گواهی ها

  • تاییدیه UL cULus فهرست شده، هدف عمومی
  • تاییدیه CSA cCSAus فهرست شده، هدف عمومی
  • تاییدیه CCC تایید شده توسط گواهینامه اجباری چین (CCC)

شرایط محیطی

  • دمای محیط 25 – … 70 درجه سانتی گراد (13 – … 158 درجه فارنهایت)
  • دمای نگهداری 40 – … 85 درجه سانتیگراد (40 – … 185 درجه فارنهایت)

مشخصات مکانیکی

  • نوع اتصال : ترمینال های پیچی
  • حداکثر مقطع هسته 2.5 میلی متر مربع
  • حسگر صورت: PBT
  • درجه حفاظت : IP67
