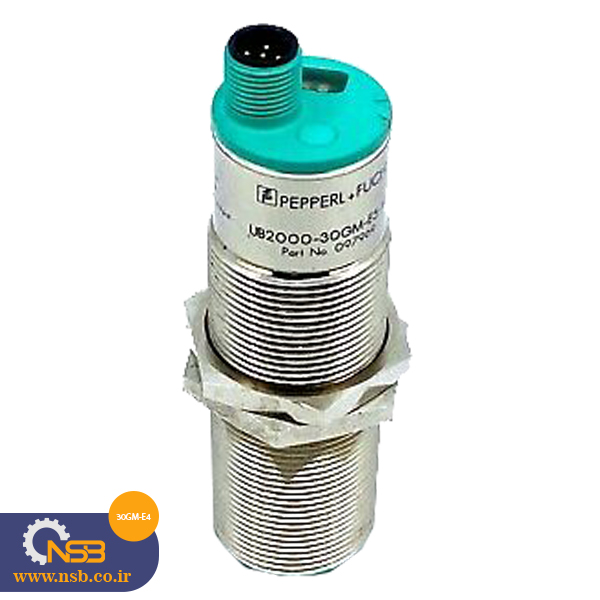

نشانگرها وسایل عملیاتی
- LED سبز : روشن
- چشمک زن: شی تابع برنامه شناسایی شد
- LED زرد: خروجی سوئیچ وضعیت سوئیچینگ
- چشمک زن: عملکرد برنامه
- عملکرد عادی LED قرمز: “عیب”
- تابع برنامه: هیچ شیئی شناسایی نشد
مشخصات برق
- ولتاژ کاری UB 10 … 30 :ولت DC , ریپل 10 %SS
- جریان منبع تغذیه بدون بار: I0 ≤ 50 میلی آمپر
ورودی / خروجی
- همگام سازی: دو جهته 0 سطح -UB…+1 V
- 1 سطح: +4..+UB
- امپدانس ورودی: > 12 KOhm
- پالس همگام سازی: ≥ 100 میکرو ثانیه، بین پالس همگام سازی دوره: ≥ 2 میلی ثانیه
- فرکانس همگام سازی عملکرد حالت مشترک ≤ 30 هرتز
- عملکرد Multiplex ≤ 30 هرتز / n , n = تعداد سنسورها , n ≤ 5
ورودی
- نوع ورودی: ورودی برنامه 1، محدوده کاری 1: -UB … +1 ولت، محدوده کاری 2: +4 ولت …
- +UB ، امپدانس ورودی: > 4.7 کیلو اهم؛ پالس برنامه: ≥ 1 ثانیه
خروجی
- خروجی سوئیچ نوع 1 خروجی NPN، به طور معمول باز/بسته، قابل برنامه ریزی
- جریان عملیاتی نامی یعنی 200 میلی آمپر، حفاظت از اتصال کوتاه/ اضافه بار
- افت ولتاژ Ud ≤ 2.5 V
- دقت تکرار: ≤5 % نقطه سوئیچینگ
- فرکانس سوئیچینگ: f ≤ 3.3 هرتز
- محدوده هیسترزیس: H 1٪ از فاصله عملیاتی تنظیم شده
- تأثیر دما: < 2٪ از نقطه سوئیچ دور
شرایط محیطی
- دمای محیط 25 – … 70 درجه سانتی گراد (13 – … 158 درجه فارنهایت)
- دمای نگهداری 40 – … 85 درجه سانتیگراد (40 – … 185 درجه فارنهایت)
مشخصات مکانیکی
- نوع اتصال کانکتور M12 x 1، 5 پین
- درجه حفاظت :IP65
- غلاف: برنج با روکش نیکل; اجزای پلاستیکی: PBT
- مبدل: رزین اپوکسی / مخلوط کره شیشه ای توخالی. فوم پلی اورتان
- جرم: 140 گرم
تنظیمات کارخانه
- نقطه سوئیچ خروجی: A1: 220 میلی متر
- نقطه سوئیچ: A2: 2100 میلی متر
- عملکرد خروجی: حالت پنجره
- رفتار خروجی: بدون تماس
- رعایت استانداردها و بخشنامه ها
- انطباق استاندارد: استانداردهای EN 60947-5-2:2007 + A1:2012
- IEC 60947-5-2:2007 + A1:2012
تاییدیه ها و گواهی ها
- تاییدیه UL cULus فهرست شده، هدف عمومی
- تاییدیه CSA cCSAus فهرست شده، هدف عمومی
- تأییدیه CCC / علامت گذاری CCC برای محصولات دارای رتبه ≤36 V لازم نیست
