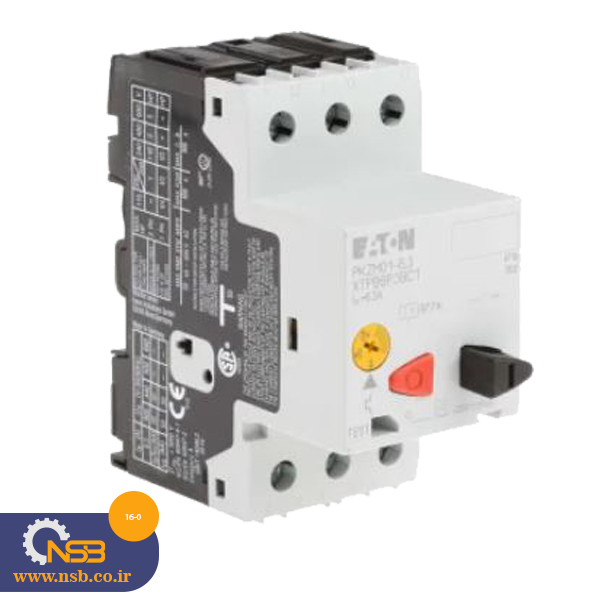

موتور شکن EATON PKZM 0-16

مشخصات فنی

• استانداردها: IEC/EN 60947، VDE 0660، UL، CSA
• مقاوم سازی آب و هوا: گرمای مرطوب، ثابت، به IEC 60068-2-78
• گرمای مرطوب، چرخه ای، به IEC 60068-2-30
• دمای محیط ذخیره سازی: 40 – 80 – درجه سانتیگراد
• دمای محیط باز: 25 – +55 درجه سانتیگراد
• دمای محیط محصور شده: 25 – 40 – درجه سانتیگراد
• نحوه ی قرار گرفتن: 1210DRW-68
• درجه محافظت دستگاه: IP20
• درجه محافظت: IP00
• مقاومت شوک مکانیکی شوک نیمه سینوسی 10 میلی ثانیه به استاندارد IEC 60068-2-27: 25 گرم
• ارتفاع حداکثر: 2000 متر
• گشتاور سفت شدن مشخص شده برای پیچ های ترمینال کابل اصلی: 1.7 نیوتن متر
• گشتاور سفت شدن مشخص شده برای پیچ های ترمینال کابل های مدار کنترل: 1 نیوتن متر
• ولتاژ مقاومت در برابر ضربه نامی : 6000 ولت AC
• دسته اضافه ولتاژ/ درجه آلودگی: III/3
• ولتاژ عملیاتی نامی : 690 ولت AC
• جریان نامی بدون وقفه = جریان عملیاتی نامی : 0.16 A
• فرکانس نامی : 40 – 60 هرتز
• اتلاف حرارت فعلی (3 قطب در دمای کارکرد): 5.39 وات
• امپدانس در هر قطب: 68000 mΩ
• طول عمر، مکانیکی [عملیات]: 0.1 x 106
• طول عمر، الکتریکی (AC-3 در 400 ولت) طول عمر، برق [عملیات]: 0.1 106 x
• حداکثر فرکانس کاری: 40 عملیات در ساعت
• ظرفیت سوئیچینگ موتور AC-3 (تا 690 ولت): 0.16 A
• ظرفیت سوئیچینگ موتور DC-5 (تا 250 ولت): 0.16 (3 مخاطب در سری) A
• محدوده عملیاتی: 25-…55 درجه سانتیگراد
• خطای باقیمانده جبران دما برای T > 40 درجه سانتیگراد: ≦25 %/K
• تنظیم محدوده انتشار اضافه بار: 0.6 – 1 x Iu
• دستگاه اصلی، ثابت: 15.5 x Iu
• تحمل آزاد شدن اتصال کوتاه: ± 20٪
