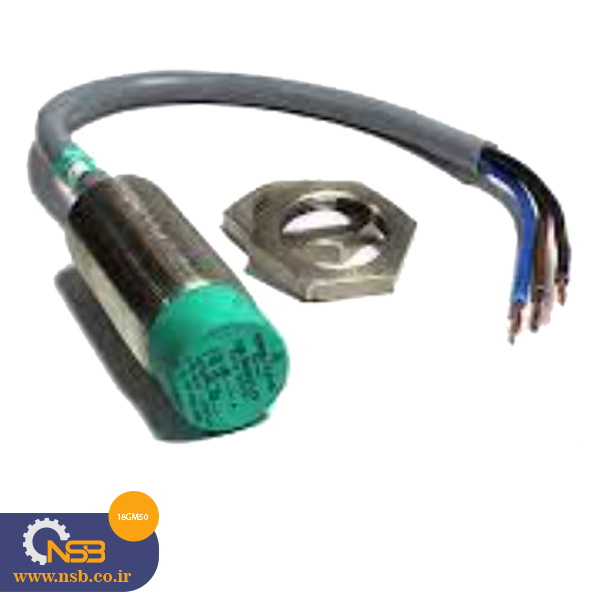

سنسور القایی پپرل اند فوکس NJ8-18GM50-E2

مشخصات عمومی

• عملکرد سوئیچینگ به طور معمول باز (NO)
• نوع خروجی PNP
• فاصله عملیاتی نامی 8 میلی متر
• قطبیت خروجی DC
• فاصله عملیاتی مطمئن: 0 … 6.48 میلی متر
• فاصله عملیاتی واقعی: 7.2 … 8.8 میلی متر نوع. 8 میلی متر
• ضریب کاهش rAl 0.42
• ضریب کاهش rCu 0.4
• ضریب کاهش r304 0.72
• ضریب کاهش rBrass 0.5
• نوع خروجی: 3 سیم

رتبه بندی های اسمی

• شرایط نصب
• :A 10 میلی متر
• 54 :Bمیلی متر
• 24 :C میلی متر
• ولتاژ کاری: 10 … 60 ولت
• فرکانس سوئیچینگ: 0 … 1000 هرتز
• هیسترزیس: 1 … 10 نوع. 7.5 درصد
• حفاظت از قطب معکوس
• حفاظت در برابر اتصال کوتاه
• افت ولتاژ ≤ 3 ولت
• افت ولتاژ در IL
• افت ولتاژ IL = 100 میلی آمپر، عنصر سوئیچینگ 1.5 … 2.5 ولت نوع. 1.9 V
• جریان عملیاتی 0 … 200 میلی آمپر
• کمترین جریان کاری 0 میلی آمپر
• جریان خارج از حالت 0 … 0.5 mA نوع. 0.01 میلی آمپر
• جریان خاموش TU =40 درجه سانتیگراد، عنصر خاموش ≤ 100 µA
• جریان تغذیه بدون بار ≤ 9 میلی آمپر
• تاخیر زمانی قبل از در دسترس بودن ≤ 30 میلی ثانیه
• نشانگر وضعیت سوئیچینگ: LED زرد
