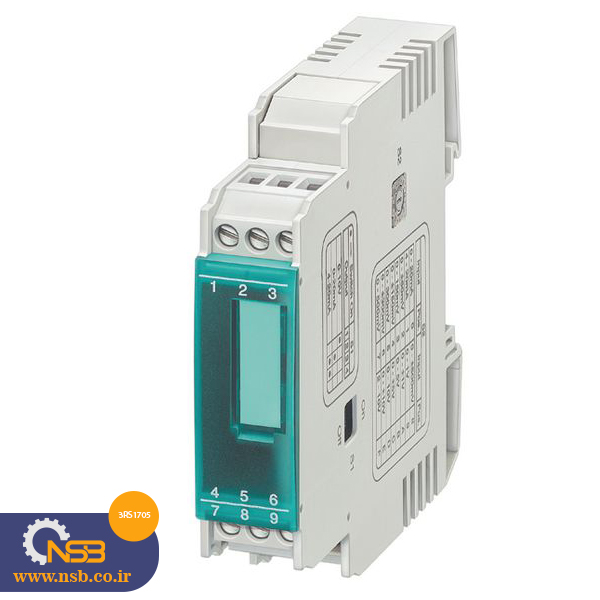

مدار اصلی
نوع ولتاژ AC/DC
ورودی ها/خروجی ها
ولتاژ ورودی: 30 ولت
ویژگی خروجی اثبات اتصال کوتاه بله
قدرت اضافه ولتاژ در خروجی جریان حداکثر 30 ولت
نوع سیگنال در ورودی 0 … 10 ولت، 0 … 20 میلی آمپر، 4 … 20 میلی آمپر
نوع سیگنال در خروجی 0 … 10 ولت، 0 … 20 میلی آمپر، 4 … 20 میلی آمپر
بار خروجی
- در ولتاژ خروجی حداکثر 1 کیلو اهم
- در خروجی جریان حداکثر 400 Ω
جداسازی گالوانیکی
طراحی عایق الکتریکی 3 مسیر
جداسازی گالوانیکی
- بین ورودی و خروجی: بله
- بین منبع ولتاژ و مدارهای دیگر: بله
اتصالات / پایانه ها
نوع اتصال الکتریکی پایانه های نوع پیچی
نوع مقطع هادی قابل اتصال
- جامد 1x (0.5 … 2.5 mm²)
- رشته ریز با پردازش انتهای هسته 2x (0.5 … 2.5 mm²)
- در کابل‌های 1x (20 … 14)
سطح مقطع هادی قابل اتصال
- جامد 0.5 … 2.5 mm²
- رشته ریز با پردازش انتهای هسته 0.5 … 2.5 mm²
شماره AWG به عنوان صلیب هادی قابل اتصال کدگذاری شده
موقعیت نصب
روش چفت و بست نصب به صورت ضربه ای روی ریل DIN 35 میلی متری مطابق با استاندارد DIN EN 50022
ارتفاع 90 میلی متر
عرض 6.2 میلی متر
عمق 92.5 میلی متر
شرایط محیطی
دمای محیط
- در حین کار 25 -… +60 درجه سانتی گراد
- در حین نگهداری 40- … +85 درجه سانتیگراد
- در حین حمل 40 – … +85 درجه سانتی گراد
