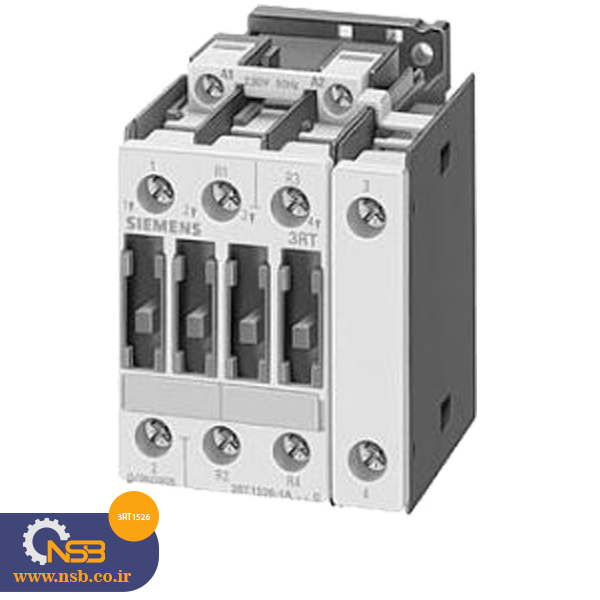

شرایط محیطی:
ارتفاع نصب در ارتفاع بالاتر از سطح دریا حداکثر 2000 متر
دمای محیط
در حین کار 25 -… 60+ درجه سانتیگراد
در طول نگهداری 55 -… 80+ درجه سانتیگراد
مدار اصلی:
تعداد کنتاکت های NO برای کنتاکت های اصلی: 2
تعداد کنتاکت های NC برای کنتاکت های اصلی: 2
جریان عملیاتی
در AC-1
– حداکثر ولتاژ 690 ولت در دمای محیط 40 درجه سانتیگراد
مقدار 40 A
– حداکثر ولتاژ 690 ولت در دمای محیط 60 درجه سانتیگراد
مقدار 35 A
در AC-2 در AC-3 در 400 ولت
– به ازای هر کنتاکت NO دارای مقدار 25 A
– به ازای هر کنتاکت NC دارای مقدار 25 A
سطح مقطع هادی قابل اتصال در مدار اصلی در
AC-1
در دمای 60 درجه سانتی گراد حداقل 10 میلی متر مربع مجاز است
در دمای 40 درجه سانتی گراد حداقل 10 میلی متر مربع مجاز است
جریان عملیاتی
در 1 مسیر جریان در DC-1
– با ولتاژ 24 ولت دارای امتیاز 35 A
– در ولتاژ 110 ولت دارای ارزش 4.5 A
– در ولتاژ 220 ولت با مقدار نامی 1 A
– در 440 ولت دارای ارزش 0.4 A
با 2 مسیر جریان به صورت سری در DC-1
– با ولتاژ 24 ولت دارای امتیاز 35 A
– در ولتاژ 110 ولت با ارزش 35 A
– در ولتاژ 220 ولت با مقدار نامی 5 A
– در 440 ولت با ارزش 1 A
جریان عملیاتی
در 1 مسیر جریان در DC-3 در DC-5
– در ولتاژ 24 ولت به ازای هر تماس NC مقدار نامی 20 A
– در 24 ولت به ازای هر تماس NO دارای ارزش نامی 20 A
– در 110 ولت به ازای هر تماس NC دارای ارزش نامی 1.25 A
– در ولتاژ 110 ولت به ازای هر تماس NO دارای مقدار نامی 2.5 A
– در 220 ولت به ازای هر تماس NC مقدار نامی 0.5 A
– در 220 ولت به ازای هر تماس NO دارای مقدار نامی 1 A
– در 440 ولت به ازای هر تماس NC مقدار نامی 0.045 A
– در 440 ولت به ازای هر تماس NO دارای ارزش نامی 0.09 A
